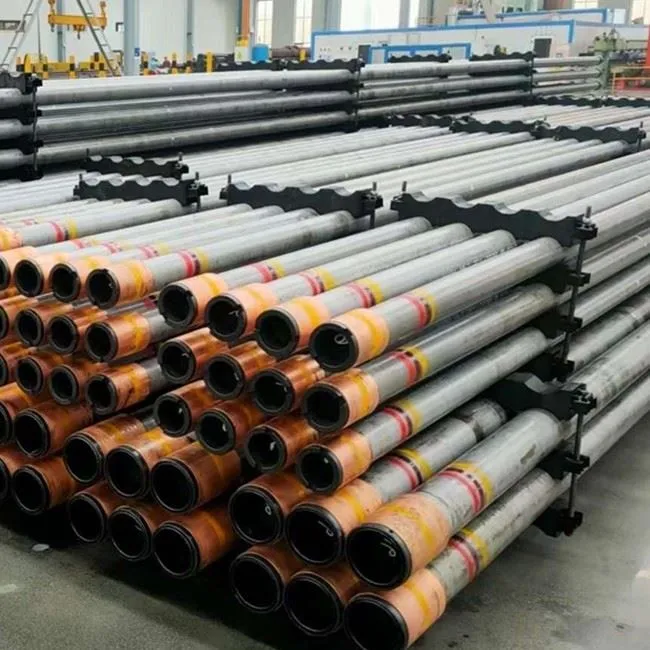

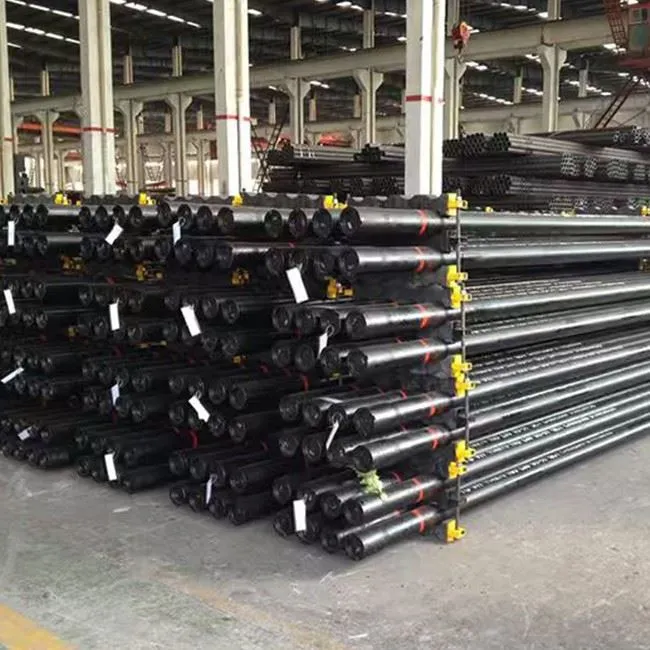

Igbale idayatọ Tubing

Gbogbo igbona -abẹrẹ tabi iṣẹ akanṣe jiothermal n ná owo pupọ lati yi epo pada si ina didara giga{1} ni oju ilẹ. Ninu okun tubing ti o wọpọ, apakan nla ti agbara yẹn ti sọnu ni ọna isalẹ: didara nya si silẹ, epo duro viscous, epo-eti ati iwọn kọ, casing nṣiṣẹ gbona ati, ni permafrost, ilẹ ni ayika kanga le bẹrẹ lati yo. Nigbati awọn oniṣẹ ba de aaye yii, ibeere naa ko si "diẹ sii nya si?" ṣugbọn "bawo ni a ṣe le tọju ooru ni ibi ti o ṣe pataki?"



Octal Pipe káti ya sọtọ ọpọn, tun mo biigbale ti ya sọtọ ọpọn (VIT), ti a ṣe fun gangan awọn kanga wọnyi. Isọpo kọọkan jẹ ilọpo meji{1} ogiri pẹlu ọpọn iṣelọpọ inu ati ọpọn ti o ngbe lode. Annulus naa ti kun fun idabobo iṣẹ ṣiṣe giga{{3} ati ki o gbejade lọ si igbale giga, pẹlu awọn ipele didan ati awọn ohun mimu lati dina ipanilara, convection ati itankalẹ ni akoko kanna. Ti a fiwera pẹlu ọpọn igboro, okun VIT wa n ṣe jiṣẹ giga pupọ ni isalẹ-Idara nyanu iho, awọn iwọn otutu annulus kekere ati pipadanu ooru ti o kere pupọ fun mita kan.



Ti a ṣe lori API 5CT awọn giredi ọpọn bii N80, L80 ati P110 pẹlu BTC tabi gaasi Ere - awọn asopọ wiwọ, Octalpaipu ti o ya sọtọ ṣaaju{{0}le ṣee ṣiṣẹ pẹlu awọn ohun elo mimu OCTG boṣewa, ṣugbọn yoo fun ọ ni iṣẹ ṣiṣe igbona ti o nilo fun abẹrẹ ti o wuwo - epo, eru wuwo{1}} awọn idagbasoke epo, awọn kanga permafrost ati giga{2}awọn iṣẹ akanṣe geothermal giga.







Octal ya sọtọ ọpọn iwẹ ti wa ni itumọ ti bi ailopo{0}}okun paipu concentric odi. Kọọkan isẹpo oriširiši ti a kereinu tubeti o gbe awọn omi daradara ati ki o tobilode tubeti o ndaabobo ijọ. Awọn tubes meji ti wa ni welded papo ni mejeji opin, ṣiṣẹda kan edidiannular idabobo aayelaarin wọn. Awọn isẹpo ti wa ni ti sopọ ni kanga pẹlu API BTC tabi Ere asapo couplings, ki awọn pipe okun nṣiṣẹ Elo bi boṣewa ọpọn.



Apẹrẹ igbona da lori gige gbogboOoru ipilẹ mẹta - awọn ọna gbigbe – idari, convection ati Ìtọjú – ninu annulus:

• Aluminiomu bankanje fun Ìdènà Ìtọjú

bankanje aluminiomu ifasilẹ ti wa ni ti a we sinu annulus lati fi irisi infurarẹẹdi Ìtọjú pada si ọna gbona akojọpọ tube. Eyi dinku ipadanu ooru didan ni awọn iwọn otutu ti o ga.

• Ohun elo idabobo fun iṣakoso idari

Aaye laarin paipu inu ati ita ti kun fun idabobo ihuwasi kekere (gẹgẹbi erupẹ perlite tabi ultra{1}wulu gilasi daradara). Eyi ṣe alekun resistance igbona ti annulus ati fi opin si sisan ooru adaṣe.

• Igbale ati getters lati dinku convection

Lẹhin apejọ, a ti yọ annulus lọ si igbale giga ati ni ibamu pẹlu awọn getters ti o fa awọn gaasi to ku nigbagbogbo. Pẹlu fere ko si gaasi sosi lati gbe, convective ooru gbigbe ni annulus ti wa ni imunadoko kuro.

• Ṣaaju{0} itọju wahala ti tube inu fun aabo

Paipu inu ni a fun ni iṣaju{0}wahala ṣaaju alurinmorin to kẹhin, ki imugboroosi igbona ati ihamọ lakoko alurinmorin ati iṣẹ aaye ma ṣe ṣẹda awọn aapọn ti o ku. Eyi ṣe iranlọwọ lati tọju agbegbe weld ati gbogbo isẹpo ni aabo ni aabo lori ọpọlọpọ awọn iyipo alapapo ati itutu agbaiye.



Nípa pípapọ̀ ìlọ́po méjì yìí - ìtòlẹ́sẹẹsẹ òpópónà pẹ̀lúidabobo itankalẹ, idabobo ti o lagbara, igbale giga ati inu{0}}tube pre{1}wahala, Octal ti ya sọtọ ọpọn iwẹ din ooru pipadanu pẹlú awọn wellbore nigba ti o tun huwa mechanically bi a faramọ OCTG ọpọn ọpọn.



Ojuami imọ-ẹrọ bọtini kan ni pe iṣẹ ṣiṣe igbona ko pinnu nipasẹ ohun elo idabobo nikan. Ninu iṣẹ aaye, ipadanu ooru ni ipa pupọ nipasẹ iduroṣinṣin annulus, opin-iduroṣinṣin weld ati isẹpo{2}} iṣakoso igbona agbegbe lẹhin gigun kẹkẹ iwọn otutu leralera. Ìdí nìyí tí ọpọ́n ìtúlẹ̀ tí a ti há mọ́- ṣe pàtàkì ní pàtàkì nínú ìpèsè ọkọ̀ ayọ́kẹ́lẹ́ cyclic dípò dídúró -iṣẹ́ òtútù.









Ohun elo ohn	Ipenija iṣẹ	Bawo ni ọpọn idabobo Octal ṣe iranlọwọ
Awọn kanga epo ti o jinlẹ-/omi nla{1}	Ooru lati awọn fifa gbigbona n lọ sinu casing annuli, ile titẹ annulus idẹkùn ati itutu epo ti o wuwo ni ọna oke.	Igbale ti ya sọtọ ọpọnn ge ooru ti n jo sinu annulus, ṣe iduroṣinṣin titẹ annulus ati ki o jẹ ki awọn omi ti a ṣejade gbona, ti o ni ilọsiwaju eru{0}}po epo laisi afikun alapapo.
Awọn kanga gaasi ti o ni imọlara ati awọn idasile omimimirin{{0}	Lakoko tiipa {{0}ninu tabi kekere{1} sisan oṣuwọn, iwọn otutu ju silẹ le ma fa methane{2}} idasile hydrate ninu ibi kanga tabi nitosi hydrate{3}} awọn ipele ti nru.	Profaili iwọn otutu ti o ni iduroṣinṣin diẹ sii ṣe idaduro idasile hydrate, faagun tiipa ailewu{0}ninu ferese o si ṣe iranlọwọ lati daabobo hydrate{1} awọn idasile ti nru ni ayika ọna kanga.
Abẹrẹ Steam fun epo ti o wuwo (SAGD / CSS)	Nya npadanu didara ni mora ọpọn, nigba ti casing ati simenti ri ga gbona gigun kẹkẹ ati ewu ti nya channeling.	Igbale ti ya sọtọ tubing (VIT)n pese ina ti o gbona si ibi ipamọ, dinku ooru sinu casing / simenti ati dinku eewu ti rirẹ gbigbona ati ọna gbigbe nya si lẹgbẹẹ annulus.
epo robi ti o wa ni eti okun- ati idaniloju sisan	Robi n tutu ninu okun ọpọn, ti o nfa epo-eti, iwọn tabi awọn ohun idogo asphaltene ti o ge iṣelọpọ ti o si nilo mimọ nigbagbogbo{0}.	Fífẹ́ tí a yà sọ́tọ̀ fa fifalẹ itutu, o tọju ito loke iwọn otutu irisi epo-eti fun gigun ati fa siwaju mimọ {{0}awọn aaye arin, ṣe iranlọwọ fun iṣelọpọ lati sunmọ awọn oṣuwọn apẹrẹ.
Geothermal ati awọn kanga omi gbona -	Ooru ti sọnu lati awọn ilana gbigbona ti o jinlẹ si awọn aquifers aijinile ati ibi-itọju kanga, idinku iwọn otutu iṣan ati ṣiṣe ọgbin.	Idabobo n dinku ipadanu ooru "kukuru{0}yika" ni ibi kanga, nitorina ooru diẹ sii de awọn ohun elo oju, imudara agbegbe{1}igbona tabi agbara{2} ṣiṣe ṣiṣe iran.
Permafrost ati awọn kanga Arctic	Gbona abẹrẹ tabi awọn okun iṣelọpọ le yo permafrost ni ayika kanga, idẹruba iduroṣinṣin paadi ati awọn ohun elo dada.	Ọpọn idalẹnu Octal ṣẹda idena igbona laarin sisan inu ti o gbona ati apoti ita, ṣe iranlọwọ lati ṣetọju iduroṣinṣin permafrost ati aabo awọn ipilẹ jakejado igbesi aye daradara.



Ebi ọja le ni oye diẹ sii ni kedere nipasẹ awọn itọnisọna lilo taara marun: - imularada gbigbona epo, idena ti gbigbẹ permafrost ninu awọn aaye epo ati gaasi, egboogi{2} awọn kanga epo-eti, alapapo geothermal ati iran agbara, ati awọn kanga orisun omi gbona-. Eyi ṣe iranlọwọ fihan pe ibiti ko ni opin si abẹrẹ nya si nikan; o tun le yan ni ibamu si ooru{5}ojuse itoju ninu omi gbona{6}} ati iṣẹ-ṣiṣe geothermal.











Awọn kanga orisun omi gbona{{0}



Fun idagbasoke orisun omi gbigbona, iye ti tubing idabo tabi paipu idabobo kii ṣe lati dinku isonu ooru nikan, ṣugbọn tun lati tọju ooru to wulo diẹ sii lati ijinle si iṣan. Ninu iru awọn iṣẹ akanṣe, iwọn otutu ti njade ti o ga julọ ati itọju igbona iduroṣinṣin diẹ sii le mu iye iṣowo ti kanga naa dara ati dinku pipadanu iwọn otutu lakoko ifijiṣẹ.





Lati jẹ ki ibojuwo awoṣe rọrun, alaye iwọn ni apakan yii ti ṣeto ni awọn ẹgbẹ tabili lọtọ. Tabili akọkọ ni wiwa boṣewa igbale ti iwọn tubing ti o ni iwọn idile ti a lo ni akọkọ fun abẹrẹ nya si, iṣelọpọ epo nla- ati iṣẹ igbona aaye epo miiran. Ẹgbẹ tabili keji ṣe afikun awọn iwọn iwẹ idabo ti a ti sọ tẹlẹ ati awọn iwọn idabobo fun iṣẹ igbona gigun kẹkẹ. Tabili kẹta ṣe afihan awọn awoṣe paipu idabobo Octal ti o wọpọ ti a lo diẹ sii taara ni ooru geothermal{4}}paṣipaarọ ati gbigbona{5}}ooru orisun omi-iṣẹ itọju. Titọju awọn idile iwọn wọnyi lọtọ jẹ ki atunyẹwo RFQ rọrun ati iranlọwọ ṣe iyatọ awọn okun igbona aaye epo ti aṣa lati idabobo geothermal- awọn atunto paipu.



Tubu idabobo Octal wa ninu idile iwọn aṣoju atẹle fun aaye epo ati steam- awọn ohun elo iṣẹ.



Koodu iwọn	Paipu ode (inch / mm)	Paipu inu (inch / mm)	Isunmọ. ID sisan (mm)	Asopọmọra OD (mm)	Ìwọ̀n ẹyọ kan (kg/m)
73 × 40	2-7/8" × 5.51 mm odi (73.02 mm OD)	1.9" × 3.68 mm odi (48.26 mm OD)	≈ 40.9	≈ 88.9 (BTC / Ere)	≈ 13.5
89 × 50	3-1/2" × 6.45 mm odi (88.9 mm OD)	2-3/8" × 4.83 mm odi (60.32 mm OD)	≈ 50.7	≈ 108	≈ 20.5
114 × 76	4-1/2" × 6.88 mm odi (114.3 mm OD)	3-1/2" × 6.45 mm odi (88.9 mm OD)	≈ 76.0	≈ 132.1 (BTC)	≈ 32
140 × 101	5-1/2" × 7.72 mm odi (139.7 mm OD)	4-1/2" × 6.35 mm odi (114.3 mm OD)	≈ 101.6	≈ 160 (BTC)	≈ 43
178 × 124	7" × 9.19 mm odi (177.8 mm OD)	5-1/2" × 7.72 mm odi (139.7 mm OD)	≈ 124.3	≈ 200 (BTC)	≈ 65



Fun awọn iṣẹ akanṣe pẹlu gigun kẹkẹ gbigbona leralera, idile iwọn tubing ti a ti tẹjumọ papọ pẹlu idabobo{0}}ipinsi ipele tun wa. Awọn iye wọnyi jẹ afihan dara julọ ni isalẹ tabili VIT boṣewa gẹgẹbi itọkasi afikun fun igbona{2} yiyan iṣẹ, ni pataki nibiti awọn olura nilo lati ṣe afiwe iwọn, apoowe asopọ, iwuwo ẹyọkan ati iṣẹ idabobo ni igbesẹ atunyẹwo kanna.

Fun alapapo geothermal, iran agbara geothermal ati awọn kanga orisun omi gbona -, idile ọja naa pẹlu pẹlu idile awoṣe paipu Octal ọtọtọ. Ṣiṣafihan awọn awoṣe wọnyi ni tabili ominira jẹ ki awọn ohun elo geothermal ati gbona{2}} awọn ohun elo omi rọrun lati ṣe afiwe laisi didapọ wọn pọ pẹlu awọn iwọn gbigbo iṣẹ ina- ati fun awọn ti onra ni aaye ibẹrẹ ti o han gedegbe fun ooru{4}} oniru ikanni itoju ati yiyan awoṣe.



Lati jẹ ki yiyan imọ-ẹrọ rọrun, Tubu idayatọ Octal ni a funni ni ọpọlọpọgbona onipò:

• Ipele B– λ ≈ 0.06–0.04 W/(m· ìyí)
• Ipele C– λ ≈ 0.04–0.02 W/(m· ìyí)
• Ipele D– λ ≈ 0.02–0.006 W/(m· ìyí ìyí)
• Ipele E– λ ≈ 0.006–0.002 W/(m· ìyí)

Awọn ti o ga ite, isalẹ awọn ooru pipadanu fun mita ati awọn dara awọnisale -Imudara nyanu ihofun dada majemu. Ẹgbẹ imọ-ẹrọ wa le ṣe apẹẹrẹ pipadanu ooru dipo ijinle nitorinaa o le rii iyatọ laarin ọpọn lasan, ipilẹpaipu ti o ya sọtọ ṣaaju{{0}ati giga - Octal VIT pẹlu profaili daradara pato rẹ.



Ipele idabobo	B	C	D	E
Imudara igbona λ W / (m· ìyí)	0.06 > λ >= 0.04	0.04 > λ >= 0.02	0.02 > λ >= 0.006	0.006 > λ >= 0.002



Fun yiyan ilowo, ipele igbona yẹ ki o ka papọ pẹlu iṣẹ iṣẹ. Ni nyanu -abẹrẹ ati eru- awọn iṣẹ akanṣe epo, isale igbona ina tumọ si didara ategun ti o ga julọ ni ijinle ifiomipamo ati gbigbe igbona ti aifẹ diẹ sii sinu annulus. Ninu geothermal ati gbona - awọn iṣẹ akanṣe orisun omi, iṣiṣẹ igbona kekere tumọ si iwọn otutu iṣanjade ti o ga julọ ati ooru ti o le ṣee lo ni oke. Ti o ni idi ti ipele idabobo yẹ ki o so mọ iwọntunwọnsi agbara ise agbese, ko ṣe itọju bi nọmba katalogi ti o ya sọtọ.









Fun awọn olura tubing ti o ya sọtọ, awọn ibeere bọtini kii ṣe “awọn iwọn wo ni o ni?”, ṣugbọn:

• Elo pipadanu ooru ni MO le fipamọ ni gangan ninu kanga mi?
• Njẹ apẹrẹ naa jẹ iṣapeye fun omi jinlẹ -, abẹrẹ ina tabi awọn ipo oju omi?
• Ṣe Mo le rii k{0} iye ati profaili iwọn otutu ṣaaju ki Mo to paṣẹ?

Lati dahun awọn wọnyi, awọn itọju Octalti ya sọtọ ọpọngege bi eto ti a se, kii se iru -{1}}kan{2}} gbogbo ọja.



Ni iṣẹ apẹrẹ ti o wulo, tubing ti a ti sọtọ ti yan nipasẹ ohun elo iṣẹ, iṣẹ ooru ati ipo daradara, kii ṣe nipasẹ OD nikan. Atunyẹwo deede bẹrẹ pẹlu ibi-afẹde iṣiṣẹ: titọju didara nya si si ijinle ifiomipamo ni CSS tabi awọn kanga SAGD, diwọn jijo ooru si annulus ni jinlẹ - iṣelọpọ omi, idinku idinku iwọn otutu ni epo-eti{2} awọn kanga ti o wa ni eti okun, idabobo awọn ilana tutunini ni awọn agbegbe permafrost, tabi titọju ooru to ṣee lo ninu omi geothermal. Lati ibẹ, okun tubing jẹ asọye nipasẹ ipele idabobo, ibi-afẹde annulus, ipalemo atilẹyin, iṣakoso igbona asopọ ati iṣẹ - ibeere igbesi aye labẹ gigun kẹkẹ gbigbona leralera.



Ọna yii n fun awọn ti onra ni ipilẹ lilo diẹ sii fun lafiwe ni ipele iṣẹ akanṣe. Dipo ti a fiwera tubing nikan nipa iwọn ati iru okun, yiyan le jẹ ṣayẹwo lodi si ipadanu ooru ti a reti, isalẹ{1}}iho tabi iwọn otutu itusilẹ, iwọn otutu annulus, daradara{2}}ibaramu ijinle ati boya ikole jẹ ipinnu fun abẹrẹ nya si, jin-idaniloju ṣiṣan omi, ojuṣe igbona oju omi tabi igbona ooru{4}} ikanni itoju. Iyẹn tun jẹ ọgbọn ti awọn abala ti o wa ni isalẹ: iṣeto ni akọkọ, lẹhinna ooru{6}}Iṣakoso gbigbe ni annulus, lẹhinna k-iye ati awoṣe iwọn otutu, ati nikẹhin igbesi aye iṣẹ ati iwọn gigun.



1. Awọn atunto aifwy si awọn ipo aaye
Dipo ikole ẹyọkan, Octal nfunni ni ọpọlọpọ awọn atunto idabobo ti a ṣe lori ero inu paipu inu / ita ti ailopin kanna. Fun iṣelọpọ omi ti o jinlẹ - a fojusi lori iduroṣinṣin igba pipẹ ati awọn iye k{3} lati ṣakoso iwọn otutu annulus ati eewu hydrate; fun awọn iṣẹ akanṣe (CSS / SAGD) a tẹnumọ agbara iwọn otutu giga{4} ati resistance si gigun kẹkẹ igbona; fun awọn kanga eti okun ati aabo permafrost a iwọntunwọnsi agbara idabobo pẹlu idiyele ati awọn ẹru ẹrọ. Iṣeto kọọkan jẹ asọye nipasẹ ipele idabobo rẹ, ipele igbale ati ipilẹ atilẹyin inu, nitorinaa o le baamu okun VIT si aaye rẹ ju ki o ṣe adaṣe aaye si ọpọn.



2. Iṣakoso ti convection, ifọnọhan ati Ìtọjú ni annulus
Awọn apẹrẹ wa darapọ awọn ọna ṣiṣe mẹta lati dinku gbigbe ooru laarin paipu inu ati ita:

• Iṣakoso convection- Annulus ti yọ kuro si ipele igbale ti a ti ṣalaye, tabi ti o kun fun gaasi inert nibiti o yẹ, nitorina omi kekere wa ti o fi silẹ lati gbe ooru nipasẹ convection. Getters ninu annulus ṣe iranlọwọ lati ṣetọju ipo yii lori igbesi aye kanga naa.
• Iṣakoso idari- Awọn atilẹyin ti o ni ifarabalẹ jẹ ki awọn paipu inu ati ita wa ni ibamu lakoko ti o dinku agbegbe olubasọrọ irin, mimu aafo idabobo paapaa labẹ fifuye ati awọn iyipada iwọn otutu.
• Iṣakoso Radiation– Multi-Idabobo Layer pẹlu didanju ati ti kii{1}} awọn fẹlẹfẹlẹ adaṣe (bii ilana si awọn ọna ṣiṣe MLI) dinku gbigbe igbona didan ni awọn iwọn otutu ti o ga.

Ni ibi ti o nilo, afikun idabobo ni a lo ni ayikaagbegbe apapoki awọn asopọ ko ba di “awọn aaye gbigbona” ninu okun naa.



3. k - iṣẹ ṣiṣe ti o da lori iye ati awoṣe igbona
Gbona išẹ ti wa ni kosile bi ak{0}}iye(pipadanu ooru ni BTU / hr · ft· ìyí F tabi W / m · ìyí). Tube idabo Octal wa ni ọpọlọpọ awọn iye k{1}, lati jin{2} awọn ipele omi ti a ṣe apẹrẹ fun jijo ooru kekere pupọ, si giga{3}} ṣugbọn awọn ipele ti ọrọ-aje diẹ sii fun iṣẹ iwọn otutu{4} ni okun.

Fun iṣẹ akanṣe, ẹgbẹ imọ-ẹrọ wa le:

• ṣe iṣiro awọn iye k{{0} fun iṣeto tubing ti o ya sọtọ,
• sureotutu{0}} dipo - awọn profaili ti o jinlẹfun rẹ pato daradara geometry, ati
• Ṣe afiwe awọn oju iṣẹlẹ bii “tubing ti aṣa vs tubing insulated” tabi “arin{0}}kilasi la ga{{1}ite VIT”.

Eyi yoo fun ọ ni wiwo ti o yege ti isale-didara nyanu iho, casing/annulus otutu ati iwọn otutu oju ojuṣaaju ki o too ṣe si apẹrẹ okun kan.



Tabili isọdirọrun ti o wa ni isalẹ n fihan bi iṣe adaṣe igbona kekere ṣe ni nkan ṣe pẹlu ooru ti o ga{0}}agbara isediwon labẹ oriṣiriṣi isalẹ{1} awọn ipo iwọn otutu iho.



Ọgbọ́n ìmọ̀ ẹ̀rọ kan náà tún gbòòrò sí orí ilẹ̀ ayé àti ìṣàmúlò omi gbígbóná-. Awọn ero igbona isalẹhole mẹta jẹ asọye bi Eto A, B ati C. Eto A duro fun igbo kanga laisi itọju idabobo ti o munadoko, nibiti ooru diẹ sii ti n gba ati sọnu ni aaye ibi ipamọ{{4}. Eto B kan idabobo lori apakan apakan lati mu ilọsiwaju lilo geothermal ṣiṣẹ. Eto C n ṣe agbero igbona isale pipe diẹ sii-ikanni ifipamọ ki iṣamulo geothermal le jẹ titari siwaju, paapaa ni awọn kanga igbona giga-. Eyi ṣe pataki nitori pe o so yiyan paipu pọ mọ ooru eto{10}}iṣẹ itọju dipo iwọn ọpọn ọpọn nikan.



Ọ̀nà ìṣàfilọ́lẹ̀ míràn ni òpópónà àárọ̀ coaxial --ọ̀nà pàṣípààrọ̀ nípa lílo kásẹ́ẹ̀tì àti àárín{1}Àwọn ìṣètò paìpu, níbi tí a ti ń lo ọpọ́n ìdènà láti tọ́jú agbára geothermal tó wúlò lẹ́gbẹ̀ẹ́ kànga náà. Fun alapapo geothermal ati agbara - awọn iṣẹ akanṣe iran, yiyan jẹ igbagbogbo nipasẹ iwọn otutu iṣan jade, iwọn iṣipopada, ẹyọkan-ilana ooru kanga ati iṣelọpọ ooru lododun, kii ṣe OD ati iru okun nikan.





Aṣoju PERT II jẹ akojọ si isalẹ lati fihan bi iwọn otutu iṣan jade ati agbara kanga kan jẹ iṣiro labẹ ipo iṣẹ ṣiṣe geothermal kan.



Awọn atunto geothermal aṣoju pẹlu 273.05 × 11.43 mm casing pẹlu 178 × 135/194/154 mm ti o baamu awọn iwọn ikanni iyasọtọ fun awọn kanga 4000-4500 m ati ni ayika 3750 – 4500 kW, abajade 244.03/010 mm Eto kilasi 154 mm fun awọn kanga 3100 m ati aijọju 1250–1500 kW, a 219.1 × 10.16 mm casing pẹlu 140 × 100/154 mm kilasi akanṣe fun nipa 3000 m kanga ati aijọju 1000-1250 kW, a 219.1 × 10.16 mm. Eto kilasi 81/127 mm fun awọn kanga 2500-3000 m ati aijọju 750-1000 kW, ati apoti 139.7 × 7.72 mm pẹlu iṣeto kilasi 89 × 62/99 mm fun bii awọn kanga 2500-3000 m ati aijọju 400 kW.



Fun ibaramu iṣẹ akanṣe rọrun, ipa ọna geothermal ti wa ni akojọpọ siwaju si H2000, H3000 ati H4000 jara. Ni awọn ọrọ ti o wulo, iwọnyi ṣe aṣoju ni ilọsiwaju jinle ati giga-jade awọn ojutu geothermal, ṣe iranlọwọ fun awọn ti onra lati ṣe deede ijinle daradara ati ooru{5}} ibi-afẹde isediwon pẹlu idabobo to pe{6}}ọna pipe.



Ifiwera iṣẹ ṣiṣe taara tun ṣe iranlọwọ lati ṣalaye ibiti idabobo-ọna paipu ṣe afikun iye si PERT II. Imudara igbona ti PERT II jẹ nipa 0.42 W/(m·K), dipo kere ju 0.02 W/(m·K) fun paipu idabobo Octal. Ni iwọn 70 si isalẹhole -iwọn otutu, ooru{7} agbara isediwon jẹ nipa 375 kW fun PERT II ati nipa 650 kW fun paipu idabobo Octal, ilosoke ti nipa 275 kW, tabi ni aijọju 73%. Ni afiwe miiran fun kanga 2500 m pẹlu iwọn iwọn 60 ni isalẹ{15}}iwọn otutu, 30 m³/h oṣuwọn sisan 30 m³/h ati ipadabọ iwọn 20{18}}ipo omi, PERT II de bii iwọn otutu iwọn 26 iwọn ati 210 kW nikan -agbara kanga, lakoko ti o ti ni ilọsiwaju iwọn idabobo Octal ati iwọn 45} daradara kan 3 kW ooru -agbara isediwon nipa bii 243 kW, tabi ni aijọju 116%.



Tabili lafiwe ni isalẹ ṣe akopọ ipilẹ idanwo kanna ati iyatọ iṣẹ laarin PERT II ati paipu idabobo Octal.







4. Apẹrẹ igbesi aye iṣẹ ati awọn aṣayan ipari
Octal ti ya sọtọ ọpọn iwẹ ti wa ni ti ṣelọpọ niIbiti 2 ati Range 3 gigunpẹlu igbesi aye apẹrẹ ti o ni ibamu si gigun - jinna -omi, steam{2}}abẹrẹ tabi iṣẹ geothermal. Iduroṣinṣin igbale, iṣẹ idabobo ati awọn welds ni gbogbo wọn ni oṣiṣẹ lati koju ọpọlọpọ ọdun ti gigun kẹkẹ gbigbona, nitorinaa k{4}} iye ti o rii ninu awoṣe apẹrẹ ni iye k- ti o le reti ni aaye.









Tubu idabo Octal ti wa ni itumọ ti lori faramọ API 5CT ọpọn ọpọn:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 ati awọn ipele agbara giga{2} miiran fun awọn kanga HPHT
• Standard asopọ niAPI BTC, ati pe a tun le pese:
• gaasi{0}}awọn asopọ pataki ti o nipọn (fun apẹẹrẹ irin{3}}si{4}}awọn okun Ere irin ti o jọra ni iṣẹ ṣiṣe si giga{5}} gaasi ipari-iṣan kanga).
• ijẹẹmu ati ologbele - awọn aṣayan ṣan fun imukuro{1}} awọn ila ila pataki.
• ibaamu ti ya sọtọ pup isẹpo, crossovers ati awọn ẹya ẹrọ.

Eyi tumọ si pe o gba awọn anfani igbona tiigbale ti ya sọtọ ọpọn, ṣugbọn rẹ rig atuko si tun nṣiṣẹ o pẹlu faramọ OCTG mimu ise.



Aṣoju asoju{0}data ipele le ṣe iranlọwọ fun awọn ti onra lati ṣayẹwo awọn ọja oludije ṣaaju ipari RFQ. Aṣoju idabobo-awoṣe paipu pẹlu:



· 140 × 100- 5-1/2" BTC, asopọ OD nipa154 mm, kuro àdánù nipa31 kg/m, itọkasi ipari nipa1429 cm, lode-kilasi paipuN80 139.7 × 6, ita -agbara titẹ paipu nipaTi o tobi ju tabi dogba si 23 MPa, inu -kilasi paipuN80 108 × 4, inu -Agbara titẹ paipu nipa Ti o tobi ju tabi dọgba si36 MPa, igbona elekitiriki ni 100 ìyí ojuseλ <0.02 W/(m·K)

· 189 × 62 - 3-1/2" NU, asopọ OD nipa108 mm, kuro àdánù nipa15,2 kg / m, itọkasi ipari nipa39 ft, ita paipuN80 89 × 4,lode-agbara titẹ paipu nipaTi o tobi ju tabi dogba si 25.8 MPa, paipu inuJ55 70 × 4, inu{0}}agbara titẹ paipu nipaTi o tobi ju tabi dogba si 38 MPa, igbona elekitiriki ni 100 ìyí ojuseλ <0.02 W/(m·K)

· 1219 × 182- 8-5/8" SC, asopọ OD nipa233 mm, kuro àdánù nipa65,7 kg / m, itọkasi ipari nipa70 ẹsẹ bata,paipu ode 20# 219 × 7, ita -agbara titẹ paipu nipaTi o tobi ju tabi dogba si 9 MPa, paipu inu20# 196 × 6, inu{0}}agbara titẹ paipu nipaTi o tobi ju tabi dogba si 13 MPa, igbona elekitiriki ni 100 ìyí ojuseλ <0.02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, asopọ OD nipa127 mm,kuro àdánù nipa22.6 kg/m,itọkasi ipari nipa96 ft, ita paipuN80 114 × 5,lode-agbara titẹ paipu nipaTi o tobi ju tabi dogba si 24.3 MPa, paipu inuN80 89 × 4, inu{0}}agbara titẹ paipu nipaTi o tobi ju tabi dogba si 43 MPa, igbona elekitiriki ni 100 ìyí ojuseλ <0.02 W/(m·K)



Awọn alaye wọnyi ṣe pataki nitori pe wiwa ti paipu - ṣọwọn pinnu nipasẹ iṣẹ igbona nikan. Iru asopọ ati asopọ OD ni ipa lori imukuro ṣiṣiṣẹ, ibamu pẹlu eto daradara ti o wa tẹlẹ ati ilowo ti fifi sori aaye. Ṣafikun awoṣe yii - awọn alaye ipele si oju-iwe naa jẹ ki ijiroro naa wulo diẹ sii fun atunyẹwo imọ-ẹrọ ati afiwe rira.





Ọna iṣelọpọ tubing ti a sọtọ wa jẹ apẹrẹ ni ayika igbẹkẹle ti annulus igbale ati iṣẹ ṣiṣe ẹrọ:

1. Seamless paipu igbaradi– Awọn ọpọn ita ati ti inu ni a ṣe lati inu paipu gbigbona{0}} ti yiyi ti ko ni abawọn, ge si gigun, ooru{1}}ṣe itọju ati 100 % NDT{3}} ṣayẹwo. Awọn oju ti wa ni titu{5}} lati rii daju isọpọ to dara ati mimọ.
2. Apejọ idabobo– paipu inu ti wa ni ti a we tabi aba ti pẹlu perlite / gilasi kìki irun, reflective bankanje ati spacers ni ibamu si awọn ti o yan gbona ite, ki o si fi sii sinu awọn lode paipu.
3. Ṣaaju -na ati alurinmorin– Iṣaju iṣaju - ti a nṣakoso ni a lo si ọpọn inu, lẹhinna awọn opin mejeeji jẹ welded lati tii annulus lakoko ti o tọju titete.
4. Igbale processing- Annulus ti yọ kuro si ipele igbale ti a sọ; getters wa ni mu ṣiṣẹ lati bojuto awọn kekere titẹ lori awọn aye ti awọn okun.
5. jo ati igbale iyege igbeyewo- awọn welds ati awọn ebute oko igbale ni idanwo (NDT ati awọn idanwo jo) lati jẹrisi wiwọ annulus.
6. Igbeyewo iba ina elekitiriki- awọn isẹpo ayẹwo lati ipele kọọkan gba idanwo λ lati jẹrisi ite idabobo.
7. Asapo ati ipari- awọn asopọ ti wa ni ẹrọ, wọn si API 5B tabi awọn iyaworan Ere, awọn okun ti wa ni fosifeti ati idaabobo, ati awọn isẹpo ti wa ni samisi ati ki o ṣajọpọ fun gbigbe.

8.The pipe pq ti igbeyewo- ẹrọ, NDT, igbale, igbona ati ayewo okun - ti so siooru nọmba ati apapọ nọmba, ati ti ṣe akọsilẹ ni awọn akojọpọ EN 10204 3.1 / 3.2 fun ifọwọsi iṣẹ akanṣe.





Ona isejade ni a le se apejuwe ni gbangba siwaju sii bi paipu{0}}opin igbaradi ati ibinu, itọju ooru, ayewo, ti o wa titi- gige gigun ati mimọ inu/ita; murasilẹ ti bankanje aluminiomu ati awọn ohun elo idabobo; apejọ ti ita ati awọn tubes inu; ṣaaju - nínàá ati alurinmorin; isediwon igbale pẹlu iṣayẹwo sisan ati X-ṣayẹwo ray; annulus{4}} imuduro igbale; gbigbona-idanwo iṣiṣẹ; ati awọn iṣẹ ṣiṣe ipari gẹgẹbi okun, hydrotest ati iṣakojọpọ okeere. Apejuwe ilana afikun yii jẹ tọ fifi kun nitori pe o fun awọn ti onra ni ọna itẹwọgba ti o han gedegbe lati tube aise si isẹpo idabobo ti pari.



Lati aaye rira kan, ọrọ iṣowo kii ṣe boya ọja naa bẹrẹ pẹlu pipadanu ooru kekere, ṣugbọn boya annulus naa wa ni edidi, boya agbegbe weld duro ni iduroṣinṣin lẹhin gigun kẹkẹ gbona ati boya awọn isẹpo ti o pari le ṣe idasilẹ pẹlu okun atunwi ati awọn igbasilẹ ayewo itọpa. Eyi ni idi ti apakan QA yẹ ki o wa ni asopọ si idanwo igbona, iduroṣinṣin igbale, NDT, ayewo asopọ ati iwe papọ ju kitọju wọn bi awọn ẹtọ lọtọ.









Ọpọlọpọ awọn esi wiwa funti ya sọtọ ọpọnkosi tọka si dada awọn ọja biPEX ọpọn iwẹ ti ya sọtọfun agbegbe -awọn iyipo igbona,ami idabobo Ejò ọpọnfun HVAC,ya sọtọ ooru isunki ọpọnfun awọn kebulu itanna, tabi awọn ohun iyasọtọ bidekron ti ya sọtọ ọpọnti a lo ninu ohun elo ile-iṣẹ. Awọn ọja wọnyi wulo ni awọn aaye wọn, ṣugbọn wọn jẹko ṣe apẹrẹ fun isale -iho 350–400 iṣẹ, awọn ẹru iṣubu giga tabi awọn ibeere API 5CT.



Octal n pese ẹka ti o yatọ:irin igbale ti ya sọtọ ọpọn iwẹ fun epo, gaasi ati geothermal kanga. Ọja wa:



• nlo API 5CT{1}awọn ọpọn irin dipo ṣiṣu tabi bàbà.
• ti wa ni atunse lati gbe nya si ati ki o gbe awọn olomi labẹ ga titẹ ni ijinle.
• ṣepọ pẹlu awọn okun casing OCTG, awọn ohun elo ori daradara ati awọn irinṣẹ iho isalẹ-.
• ati pe o lọ nipasẹ ipele kanna ti idanwo OCTG bi iwẹ iṣelọpọ, lori oke igbale ati awọn idanwo igbona.

Nitorina ti agbese rẹ ba niloPEX ọpọn iwẹ ti ya sọtọtabiami idabobo Ejò ọpọnfun awọn laini dada, awọn ọja lọtọ; nigbati o ba nilo ọpọn irin ti a fi sọtọ ti o le ye ninu kanga funrararẹ,Octal igbale ti ya sọtọ ọpọnni ojutu ti o yẹ.



Octal n pese ẹya ti o yatọ: irin igbale ti o ya sọtọ ọpọn ati paipu idabobo fun epo, gaasi, geothermal ati gbona- kanga omi. A ṣe ọja naa sori awọn tubulars irin dipo ṣiṣu tabi bàbà, ti ṣe apẹrẹ lati gbe nya tabi omi gbona labẹ awọn ipo daradara, ṣepọ pẹlu awọn okun OCTG ati ohun elo downhole, ati lọ nipasẹ ẹrọ, igbona, igbale ati asopọ - iṣakoso didara ti o ni ibatan.



Iyatọ kan diẹ sii ni pe idile ọja yii ko yẹ ki o loye nikan bi awọn ọpọn abẹrẹ fun awọn kanga epo. O pẹlu pẹlu idabobo - ipa ọna pipe fun alapapo geothermal, iran agbara geothermal ati awọn kanga orisun omi gbigbona, nibiti iye ti jẹwọn nipasẹ iwọn otutu iṣanjade ti o ga julọ, itọju ooru to dara julọ ati agbara ẹyọkan -ooru kanga daradara-ṣiṣe isediwon.







Kan si bayi





Iru iṣẹ:abẹrẹ steam (CSS / SAGD), eru -iṣẹjade epo, omi jinle, geothermal, awọn kanga permafrost

Eto:concentric ilọpo meji-ogiri paipu irin alailabawọn, annulus ti a yọ kuro pẹlu idabobo multilayer

Iwọn iwọn (ita × ti inu):

73 × 40 mm (2-7/8" × 1.9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Gigun:Ibiti 2 (R2) ati Range 3 (R3), awọn isẹpo pup ti o ya sọtọ wa

Awọn ipele irin:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 ati API 5CT miiran

Awọn isopọ:API BTC gẹ́gẹ́ bí ìwọ̀ntúnwọ̀nsì, gaasi àyànfẹ́{0}} àwọn ìsopọ̀ ọ̀pọ̀ ẹ̀bùn

Awọn ipele igbona (k-iye):ọpọ awọn ipele idabobo, k si isunmọ . 0.002–0.006 W/(m· ìyí ) da lori ite

O pọju. iwọn otutu ti nṣiṣẹ:to iwọn 400 (ohun elo{1} ti o gbẹkẹle)
