API 5L X70 Welded Line Pipe Specification



API 5L ila paipu onipò bo kan jakejado agbara ibiti;X70wa ni ẹgbẹ oke nibiti awọn apẹẹrẹ tun le ṣe deede awọn ilana alurinmorin aaye to wulo. Ọpọlọpọ awọn laini gaasi gigun{1} ati awọn opo gigun ti ilu okeere n lọ si X70 ni pataki sige sisanra odi ati irin tonnagelai sokale oniru titẹ. Ijọpọ ti agbara giga ati weldability ti iṣakoso n ṣalaye idi ti X70 fi rọpo X60/X65 nigbagbogbo lori awọn ipa-ọna tuntun, giga{4}. Awọn awakọ apẹrẹ aṣoju pẹlu:

• Titẹ iṣẹ ṣiṣe ti o ga julọ fun gbigbe gaasi ijinna pipẹ{{0}
• Iwọn opo gigun ti isalẹ lori ilẹ rirọ tabi ilẹ ti o nira
• Awọn laini okeere ti o sopọ si awọn idagbasoke ti ita nibiti gigun ipa ọna ṣe alekun idiyele irin
• Looping tabi igbegasoke awọn ọdẹdẹ ti o wa tẹlẹ lakoko ti o tọju sisanra ogiri laarin awọn opin ti o le ṣe

Ni kete ti awọn titiipa iṣẹ akanṣe kan ni X70, sipesifikesonu ohun elo nigbagbogbo n ṣalayePSL ipele, welded ọja fọọmu ati ti a bo Erongbapapọ, lẹhinna ṣafikun NDT, iwe ati awọn ibeere ikole ni ayika yiyan mojuto yẹn.









Iwe itọkasi funAPI 5L X70 welded ila paipujẹ boṣewa API 5L, ni ibamu pẹlu ISO 3183. Awọn pato iṣẹ akanṣe nigbagbogbo n pe fun ọkan ninu awọn akojọpọ wọnyi:

• X70 PSL1- paipu laini welded fun iṣẹ gbigbe gbogbogbo
• X70 PSL2- paipu laini welded pẹlu awọn opin akopọ ti o lagbara, awọn ibeere lile ati wiwa kakiri

API 5L bo awọn ọja alailẹgbẹ ati awọn ọja welded, ṣugbọn gigun{1}} ijinna, awọn ọna iwọn ila opin nla{2} gbarale pupọju.welded X70. Fun paipu welded PSL2, awọn iwe iṣẹ akanṣe sọ ni igbagbogbo:

• Ipo ifijiṣẹ (TMCP tabi Q+T, ti o da lori ọna awo/okun)
• Ti beere fun iwọn otutu ikolu Charpy ati agbara gbigba
• NDT dopin ati igbohunsafẹfẹ fun weld pelu ati paipu ara
• Awọn ofin itọpa lati ooru irin si paipu ti o pari, pẹlu awọn abajade idanwo ati awọn igbasilẹ ibora

Awọn ilana ọlọ ati ayewo & awọn ero idanwo (ITPs) lẹhinna tumọ awọn ibeere wọnyi sinu awọn igbesẹ iṣelọpọ ati awọn ero iṣapẹẹrẹ.





Awọn ti iwa ẹya-ara ti X70 ni awọn oniwe-Agbara ikore ti o kere ju (SMYS)ti70,000 psi (≈ 485 MPa)labẹ API 5L. Ipele ikore ti o ga julọ jẹ ohun ti o jẹ ki awọn apẹẹrẹ dinku sisanra odi ni akawe pẹlu X60 / X65 ni titẹ apẹrẹ kanna.

Tabili 1 – Awọn ohun-ini ẹrọ ti o kere julọ (itọkasi):

Ipele	Ipele PSL	Min. Agbara Ikore SMYS (MPa)	Min. Agbara Fifẹ SMTS (MPa)	Ilọsiwaju Aṣoju (%)
X60	PSL1 / PSL2	Ti o tobi ju tabi dọgba si 415	Ti o tobi ju tabi dọgba si 520	≈ 21
X65	PSL1 / PSL2	Ti o tobi ju tabi dọgba si 450	Ti o tobi ju tabi dọgba si 535	≈ 20–22
X70	PSL1 / PSL2	Ti o tobi ju tabi dọgba si 485	Ti o tobi ju tabi dọgba si 570	≈ 18–21

Awọn akọsilẹ apẹrẹ agbara giga{{0}:

• SMYS ti o ga julọ ngbanilaaye awọn odi tinrin ni titẹ inu inu ti a fun, ṣugbọn awọn ẹgbẹ apẹrẹ lẹhinna san akiyesi isunmọ si ovality, buckling agbegbe ati awọn ẹru ita, pataki fun sin ati iṣẹ ti ita.
• SMTS ni idapọ pẹlu awọn iṣiro iṣakoso fifọ fifọ lati ṣe iṣiro ihuwasi imunibinu, eyiti o ṣe pataki lori awọn laini gaasi gigun-.
• Ilọsiwaju gbọdọ wa to fun titẹ aaye tutu, tai{0}} insi ati gbigbe ilẹ; ọpọlọpọ awọn ise agbese yẹ bends ati girth welds lori aṣoju X70 paipu ṣaaju ki o to ni kikun gbóògì alurinmorin bẹrẹ.

PSL2 X70 ise agbese maa patoCharpy V{0}} awọn idanwo ipa ogbontarigini a telẹ otutu. Eru -ogiri ati awọn laini gbigbe gaasi nigbagbogbo n ṣafikunDWTT (ju{0}}awọn idanwo omije iwuwo silẹ)lati ṣe atilẹyin iṣakoso itankale fifọ.





Ipa ọna iṣelọpọ ṣe ipa pataki ninu bii X70 ṣe n ṣiṣẹ ni kete ti fi sori ẹrọ. Ni ọpọlọpọ nla -iwọn ila opin, giga{3} gaasi titẹ ati awọn iṣẹ akanṣe epo,LSAW (SAWL) jẹ itọju bi aṣayan akọkọ, nigba ti ERW / HFW ati SSAW ti lo nibiti iwọn ila opin wọn ati awọn agbara sisanra ṣe ibamu pẹlu apoowe apẹrẹ.

1 LSAW/SAWL – Oju-ọna akọkọ fun Giga -Awọn laini agbara

LSAW X70 paipu ti wa ni produced latiawo gbooroakoso nipasẹ UOE tabi JCO lakọkọ ati welded liloalurinmorin aaki apa ilọpo meji{{0}. Ijọpọ yii ṣe atilẹyinti o tobi diameters ati eru Odi, gangan ibiti o nilo fun awọn ẹhin mọto gaasi gigun ati awọn laini okeere okeere ti nṣiṣẹ ni titẹ giga. Ṣiṣeto ati awọn ipilẹ alurinmorin ti ṣeto ki agbara awo, agbara weld ati lile HAZ gbogbo pade awọn ibeere X70 ni ayika iyipo kikun.

Aṣoju LSAW X70 awọn ẹya sipesifikesonu pẹlu:

• Kikun - UT gigun fun okun weld ati ara paipu, pẹlu RT ni awọn ipo asọye nibiti o nilo
• Wahala{0}}itọju gbigbona iderun lori awọn apakan ogiri{1} lati dinku wahala ti o ku ati ilọsiwaju iṣakoso iwọn.
• Awọn ifarada titọ ni ita{{0}ti{1}}yika ati titọ lati ṣe atilẹyin atunse aaye ati fifi sori ẹrọ ni ita
• Awọn ipo iṣapẹẹrẹ ti ṣalaye ni irin ipilẹ, HAZ ati irin weld fun fifẹ ati awọn idanwo ipa

Eleyi parapo tiagbara giga, odi-agbara sisanra ati deede jiometirikasalaye idi ti LSAW nigbagbogbo jẹ ipa ọna iṣelọpọ akọkọ ti a ṣe iṣiro nigbati iṣẹ akanṣe kan pato X70 fun awọn ẹhin mọto tuntun.

2 ERW / HFW ati SSAW - Awọn ọna Ibaramu

LSAW ko bo gbogbo iwọn ila opin ati ogiri{0}Apapọ sisanra.ERW/HFW ati SSAWkun awọn ela ati atilẹyin awọn ohun elo agbegbe:

ERW / HFW X70

• Ti a ṣejade lati inu okun gbigbona{0}, ti a ti yiyi, ti o ya ati ti a ṣe ṣaaju ki o to ga{1}} alurinmorin loorekoore ti okun gigun.
• Ti a lo ni pataki si awọn iwọn ila opin kekere ati alabọde pẹlu sisanra odi iwọntunwọnsi ni ilẹ{0}} awọn ọna ṣiṣe ti o da lori, awọn yipo ati fifin ibudo.
• Weld pelu didara ti wa ni abojuto nipasẹ online NDT (UT/EC); PSL2 ni pato le pe fun PWHT agbegbe ni weld ati HAZ.

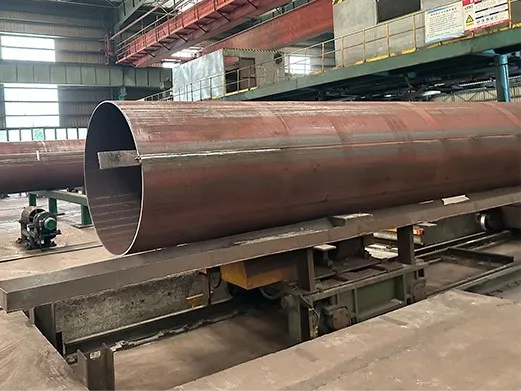

SSAW / SAWH X70

• Ti a ṣelọpọ lati inu okun ti a ṣẹda ni igun helical pẹlu inu ati ita awọn arc ti a fi omi ṣan silẹ.
• Nfunni lilo ohun elo to dara ni awọn iwọn ila opin nla nibiti awọn okun ajija jẹ itẹwọgba si koodu apẹrẹ ati sipesifikesonu akanṣe.
• Ni deede jiṣẹ pẹlu UT ni kikun - gigun ti weld ajija, pẹlu RT nibiti iṣẹ akanṣe nbeere afikun idaniloju.

Gbogbo awọn ipa ọna ti wa ni aifwy kiweld ati awọn ohun-ini HAZ ko jẹ alailagbara ju ohun elo obi X70 lọ, aaye bọtini kan nigbati a lo ipele ni awọn ipele aapọn giga.

3 UOE ati JCOE Ṣiṣe fun paipu X70 LSAW

Ọna didasilẹ awo ni ipa taara lori iṣakoso ovality, pinpin aapọn aapọn ati iduroṣinṣin iwọn apapọ. Fun X70 LSAW, mejeejiUOEatiJCOEAwọn ila ti wa ni lilo pupọ, ati awọn ẹgbẹ akanṣe nigbakan beere bi wọn ṣe ṣe afiwe lati oju-ọna imọ-ẹrọ.

Tabili 2 - Afiwera ti UOE vs JCOE ti o n ṣe fun paipu laini X70 LSAW:

Ẹya ara ẹrọ	UOE Ṣiṣe	JCOE Ṣiṣe	Ipa Aṣoju lori Awọn iṣẹ akanṣe X70
Ṣiṣe ilana	U-tẹ → O-tẹ → Imugboroosi	J-tẹ (ọpọlọpọ-igbesẹ) → C-tẹ → O-tẹ → Imugboroosi	Awọn igbesẹ diẹ sii ni JCOE fun iṣakoso rọ lori oriṣiriṣi awọn iwọn odi
Iṣakoso onisẹpo	Gan ti o dara roundness lẹhin imugboroosi	Ayika ti o dara, nigbagbogbo pẹlu imugboroosi kekere diẹ	UOE nigbagbogbo ṣe ojurere nigbati o jẹ pato ovality ti o muna
Odi sisanra ibiti o	Lagbara fun alabọde si eru odi farahan	Paapaa o dara fun odi wuwo pẹlu ọpọlọpọ{0}} ti n ṣe igbesẹ	Mejeji le ni atilẹyin aṣoju X70 trunkline odi sisanra
Apẹrẹ wahala ti o ku	Imugboroosi duro lati homogenise wahala ni ayika OD	Ipilẹṣẹ igbesẹ ti ntan igara lori awọn ipele pupọ	JCOE nigbakan lo nigbati igara idasile isalẹ jẹ ayanfẹ
Production ipele ni irọrun	Ṣiṣe daradara fun awọn tonnu nla, awọn iyipada iwọn to lopin	Iyipada diẹ sii si iwọn ila opin / sisanra loorekoore	JCOE dara julọ fun alapọpo -iwọn ila opin tabi awọn iṣẹ akanṣe ti ifijiṣẹ
Aṣoju ohun elo idojukọ	Gigun, awọn apakan akọkọ laini aṣọ pẹlu awọn ifarada wiwọ	Awọn iṣẹ akanṣe pẹlu awọn titobi oriṣiriṣi, awọn apakan ipa ọna	Mejeeji le pade awọn ibeere X70 nigbati awọn ilana ba jẹ oṣiṣẹ

Aṣayan laarin UOE ati JCOE nigbagbogbo da diẹ sii lori iṣeto ọlọ ati apopọ ise agbese ju lori awọn iyatọ iṣẹ ṣiṣe ipilẹ. Ni kete ti o ba ṣẹda, alurinmorin ati awọn ilana imugboroja jẹ oṣiṣẹ si awọn ibeere X70, awọn ipa-ọna mejeeji le ṣafipamọ giga -agbara, kekere{3}} ara paipu imudani ti o nilo fun wiwa iṣẹ ẹhin mọto.









X70 nṣiṣẹ sunmo si oke opin ti awọn aṣoju opo gigun ti wahala, ki awọnkemikali onirugbọdọ fi agbara ati toughness lai pa weldability. Erogba deede (CE) ati awọn ipele microalloying nitorina ni asọye laarin awọn ẹgbẹ dín.

Tabili 3 – Awọn sakani akojọpọ atọka fun welded API 5L X70 (PSL2, itọkasi):

Eroja	Ibiti Aṣoju (%)	Ipa ni X70 Welded Line Pipe
C	≈ 0.06–0.12	Pese agbara ipilẹ; pa kekere lati se itoju weldability
Mn	≈ 1.40–1.80	Ṣe atilẹyin agbara ati ipa toughness
P	Kere ju tabi dọgba si 0.020–0.025	Kekere irawọ owurọ din brittle ṣẹ egungun ewu
S	Kere ju tabi dogba si 0.010–0.015	Efin kekere ṣe ilọsiwaju weld ati iṣẹ HAZ
Nb, V, Ti (lapapọ)	≈ 0.03–0.10	Isọdọtun ọkà ati okun ojoriro

Awọn ibeere PSL2 aṣoju fun paipu welded X70 pẹlu:

• Awọn opin oke fun CEIIW ati/tabi PCM lati tọju preheat ati awọn ibeere interpass laarin iwọn to wulo
• Awọn opin lori apapọ Nb+V+Ti ati lori awọn akoonu microalloy kọọkan
• Awọn idari iyan lori Cu, Ni, Cr ati Mo lati baramu awọn ilana alabọde ati alurinmorin
• Afikun lile ati awọn ilana líle lori eru -Awọn apakan ogiri tabi kekere{1}} awọn ipa ọna iwọn otutu

Iru iṣakoso di pataki nigbatigiga -agbara X70ti wa ni idapo pelu tutu afefe, pele oniru ifosiwewe tabi ti ilu okeere Integration.





Welded X70 le wa ni ipese lori apoowe onisẹpo gbooro. Agbara Mill ṣeto awọn opin pipe, ṣugbọn awọn yiyan iṣẹ akanṣe aṣoju ṣubu laarin awọn sakani ni isalẹ.

Tabili 4 – Ibiti onisẹpo deede fun paipu laini X70 welded (itọkasi):

Nkan	Range / Apejuwe
Ita Opin	Isunmọ . 4" – 56" (≈ 114 – 1422 mm)
Sisanra Odi	Nipa 6 - 35 mm, ti a ṣe nipasẹ titẹ ati awọn sọwedowo iduroṣinṣin
Gigun	SRL / DRL, tabi iṣẹ akanṣe - gige kan pato{1} si{2}}igigun
Ipari Ipari	Opin pẹtẹlẹ (PE) tabi opin beveled (BE) fun alurinmorin aaye
Titọ	Ti o wọpọ ni opin si ≈ 0.15% ti ipari paipu

Awọn onise tini etikun giga{0}} awọn laini gaasi titẹnigbagbogbo darapọ awọn iwọn ila opin nla pẹlu sisanra odi iwọntunwọnsi lati dọgbadọgba agbara ati iṣelọpọ alurinmorin. X70 lo loriokeere okeere tabi landfall ilamaa n ṣe ẹya awọn odi ti o nipon lati koju titẹ ita ita, atunse ati awọn ẹru fifi sori ẹrọ, papọ pẹlu awọn opin ju lori ovality ati awọn ailagbara geometric agbegbe.

Awọn ọna ṣiṣe ibora - biiFBE, 3LPE, 3LPP ati ki o nipon iwuwo bo- lẹhinna ni pato lati koju ewu ibajẹ, lori{1}} iduroṣinṣin isalẹ ati iṣẹ igbona ni ipa ọna naa.





X70 n ṣiṣẹ ni aapọn ti o ga ju awọn onipò kekere lọ, nitorinaa ayewo ati idanwo jẹ okeerẹ diẹ sii. Eto aṣoju fun paipu X70 welded le ṣe akopọ bi atẹle:

Tabili 5 – Ayẹwo apẹẹrẹ ati matrix idanwo fun API 5L X70 welded:

Ẹka	Aṣoju awọn ibeere fun X70 Welded Pipe
Idanwo Hydrostatic	100% ti awọn paipu, titẹ idanwo ṣeto nipasẹ koodu apẹrẹ
Weld pelu NDT	100% UT / RT / EC da lori ilana ati ipele PSL
Paipu ara NDT	UT fun LSAW/SSAW, awọn sọwedowo afikun fun pato iṣẹ akanṣe
Awọn idanwo fifẹ	Fun ooru ati sisanra ibiti
Awọn idanwo ikolu Charpy	Ti beere fun PSL2 ni iwọn otutu ti a gba ati ipo
DWTT	Nigbagbogbo pato fun gbigbe gaasi ati awọn odi eru
Awọn sọwedowo onisẹpo	OD, odi, ovality, straightness, end geometry
Ayẹwo ibora	Idanwo isinmi ati wiwo fun sipesifikesonu ti a bo

Awọn ẹgbẹ ikole maa n funni ni akiyesi afikun siafijẹẹri ilana alurinmorin (WPS/PQR)nigba ṣiṣẹ pẹlu X70. Awọn aaye idojukọ ti o wọpọ pẹlu:

• Gbigbe ooru ati awọn opin iwọn otutu interpass
• Weld irin agbara ibaamu tabi diẹ overmatching vs. X70 mimọ irin
• Lile ati ìmúdájú toughness HAZ, paapa fun mechanized alurinmorin
• Iṣakoso aiṣedeede, imudara weld ati aapọn aloku ni awọn welds girth

O dara- awọn ilana ti o peye ati awọn oṣiṣẹ ikẹkọ gba awọn isẹpo X70 laaye lati fi sori ẹrọ ni awọn oṣuwọn iṣelọpọ akọkọ lakoko ti o tun pade awọn ibeere didara to lagbara.





Awọn oniwun opo gigun igba kukuruAPI 5L X70 welded ila paipunigbati a nikan ite gbọdọ darapọ ga oniru titẹ, gun afisona ati manageable odi sisanra. Awọn oju iṣẹlẹ ti o wọpọ pẹlu awọn ẹhin mọto gaasi tuntun nipasẹ awọn agbegbe jijin, okeere ati awọn laini ibalẹ ti a so si awọn aaye ita, ati awọn losiwajulosehin tabi awọn abala rirọpo lori awọn ọna opopona ti o wa nibiti agbara mejeeji ati awọn ala agbara nilo lati pọ si laisi iwuwo paipu pupọ.

Octal Pipe ṣe atilẹyin awọn iṣẹ akanṣe wọnyi pẹlu welded X70 si API 5L PSL1 ati PSL2 ni awọn fọọmu ERW/HFW, LSAW ati SSAW, iwọn ila opin ti o baamu, sisanra ogiri, eto ibora ati ipari ayewo si sipesifikesonu akanṣe. Ẹkẹta-Ijẹri ẹnikẹta nipasẹ BV, DNV, SGS tabi awọn ẹgbẹ ti a yan ni a le ṣeto ki awọn igbasilẹ ohun elo X70 ti o ga{6} agbara ṣepọ mọmọ sinu apẹrẹ opo gigun ti epo ati ilana QA/QC.
